Netzwerkkabel Crimpen
1:1 Kabel mit Stecker versehen
- Kurzes Video selbst Stecker crimpen ohne Audio
- Längere Version mit Audio (EN)
- Längere Version mit Audio (DE)

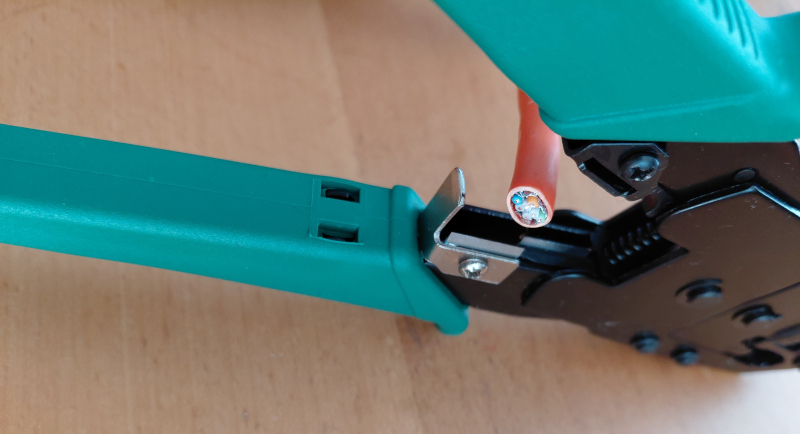

Als erstes braucht man Netzwerkkabel ohne Stecker. Es sollte sauber abgeschnitten sein, dafür befindet sich an der Crimp Zange in der Regel am Ende.

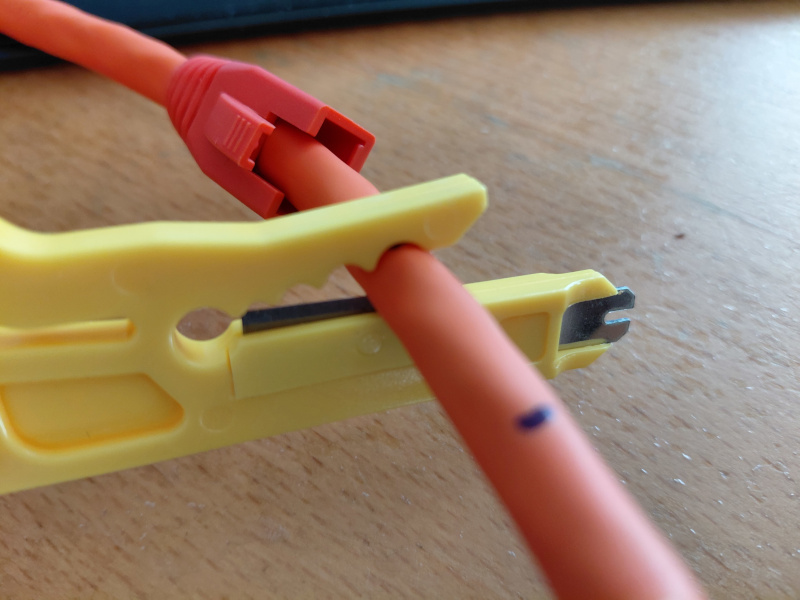

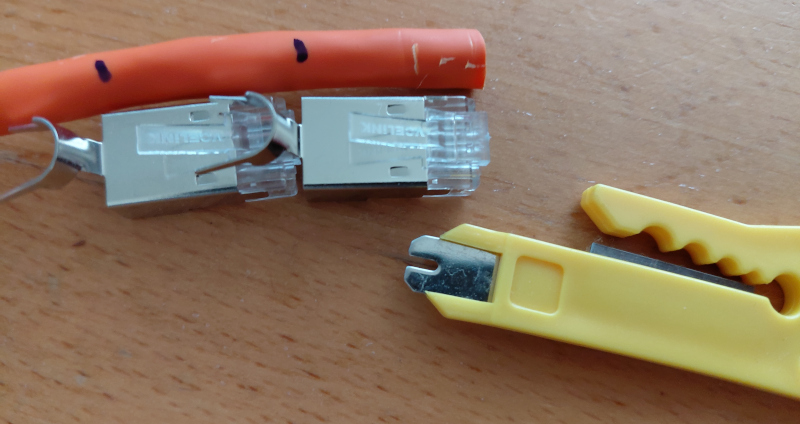

Danach schiebt man die Schutzkappe in das Kabel. Jetzt muss man die äußerste Schicht des Kabels entfernen. Dafür gibt es ein praktisches Werkzeug, in das man das Kabel steckt und einfach das Werkzeug dann um das Kabel dreht. Als ungefähre Länge empfiehlt sich etwa 2x die Länge des Ethernet Steckers.

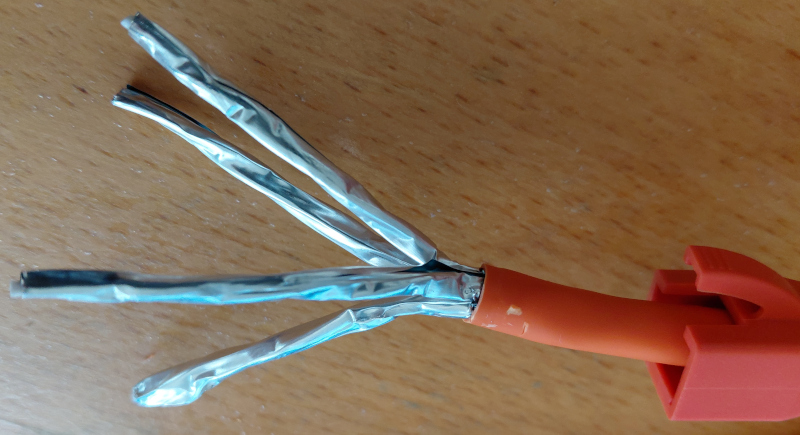

Normalerweise sind die inneren Kabel farbkodiert. Grün, Grün-Weiß, Orange, Orange-Weiß, Blau, Blau-Weiß, Braun, Braun-Weiß. Bei mir waren die weißen kabel leider komplett weiß, und man musste sich selbst markieren, welche zu welcher Farbe gehören (bei waren beide in einem Mantel verpackt).
In welcher Reihenfolge man die Farben den Stecker auflegt, dafür gibt es 2 Standards:
- T568A Europäisch, neuer
- T568B US

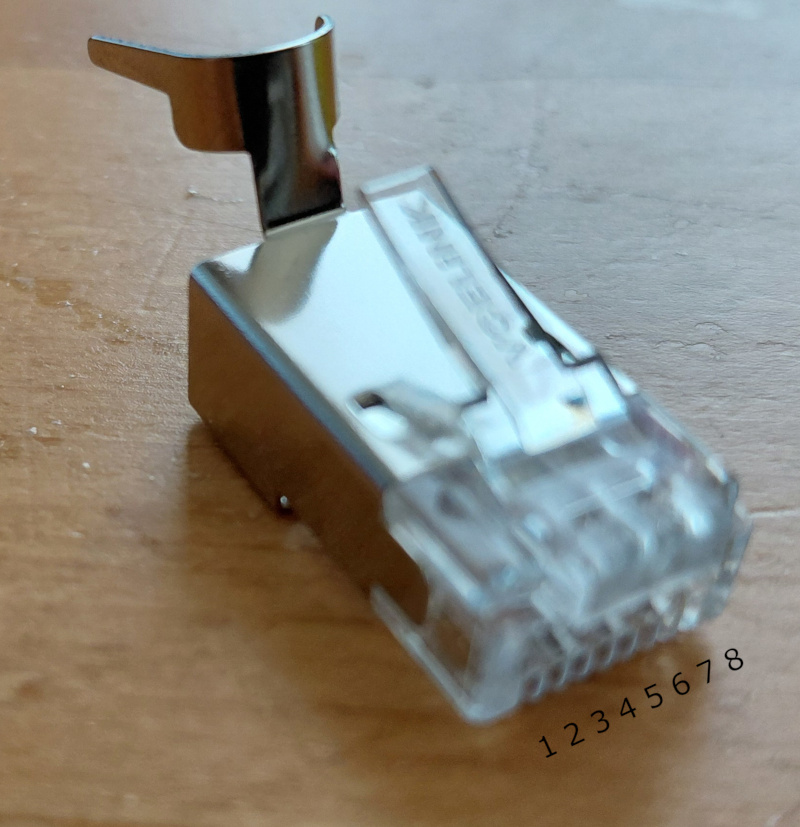

Für die Reihenfolge der Andern schaut man von vorne auf einen Ethernetstecker während der Clip oben ist, links ist dann 1, dann 2, ... bis 8
Beide Standards verbinden die Adnern 1:1, also 1 and 1, 2 and 2, usw. Es unterscheidet sich nur die Reihenfolge. Siehe https://de.wikipedia.org/wiki/TIA-568A/B
Im Zweifel sollte man die A Variante nehmen. Dort ist die Reihenfolge:
| 1 | Grün-Weiß |
| 2 | Grün |
| 3 | Orange-Weiß |
| 4 | Blau |
| 5 | Blau-Weiß |
| 6 | Orange |
| 7 | Braun Weiß |
| 8 | Braun |

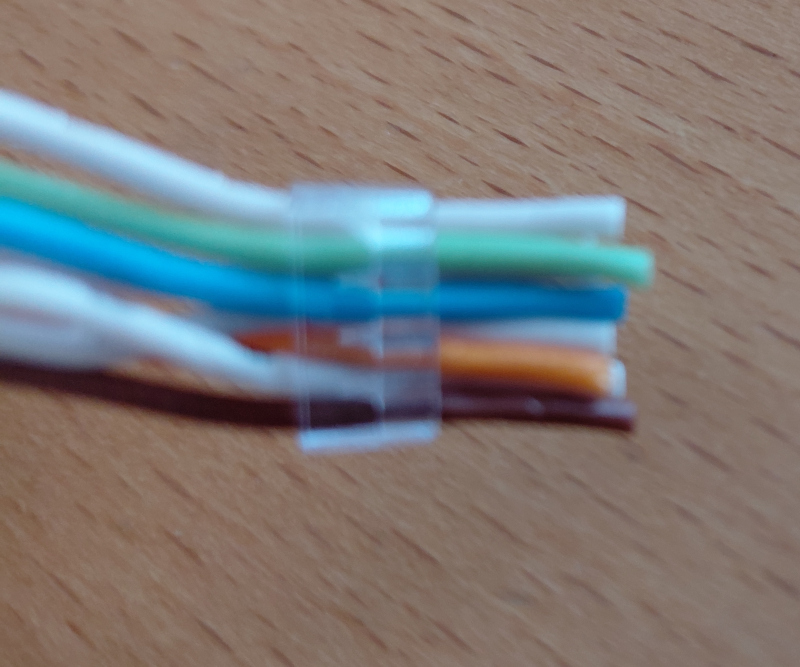

Am einfachsten ist das Sortieren der Kabek über eine kleine Sortierhilfe, ist bei einigen Steckern dabei

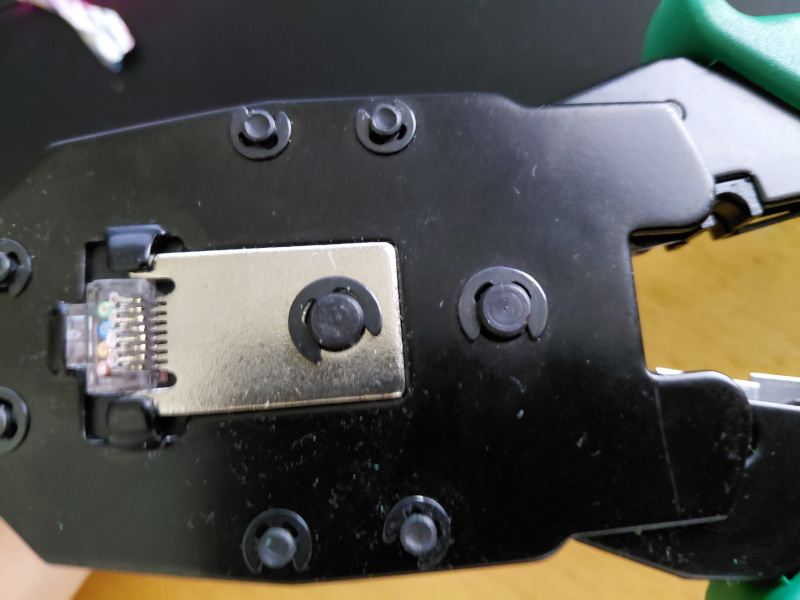

Am Ende den Stecker aufsetzen und mit der Zange crimpen.
Werkzeuge
- 3 in 1 Crimpzange
- Netzwerk Kabeltester
- 58/59 Kabel Abisoliermesser
- Anlegewerkzeug
- 10 Stück RJ45 Kristallverbinder
- Kreuzschlitzschraubendreher
- Schlitzschraubendreher
- Mini Gelbes Messer
- 501 Kabel Abisoliermesser
- 9V Batterie
